高熱能，熱均衡，行業最低能耗；
專利熱風系統，熱風對流傳導更高效，熱補償更快；
采用進口PLC程序控制器， 溫度控制及曲線重復精度高；
自帶爐溫實時監控系統，可以自動生成爐溫曲線(選項)；
數據可追溯， 上傳MES系統。
1、高熱能，低能耗，大功率馬達匹配大風輪，理論與實際的驗證，相同條件設定下，可以保證大小元件吸熱差做到最小，達到最佳的熱均衡性；
2、最新隔熱技術加全新?tīng)t膛結構設計，可有效降低爐表溫度，降低熱損耗；
3、采用進口PLC程序控制器， 性能穩定可靠， 溫度控制及曲線重復精度高；
4、采用雙面導軌并特殊硬化處理，堅固耐用，可以重復性利用，節省成本達50%以上；
5、可以在線維護松香回收系統，全模塊化設計，維護保養方便快捷，減少維護時間；
6、專利熱風系統，熱風對流傳導更高效，熱補償更快；
7、自帶爐溫實時監控系統，可以自動生成爐溫曲線(選項)；
8、智能化數據可追溯， 上傳MES系統。

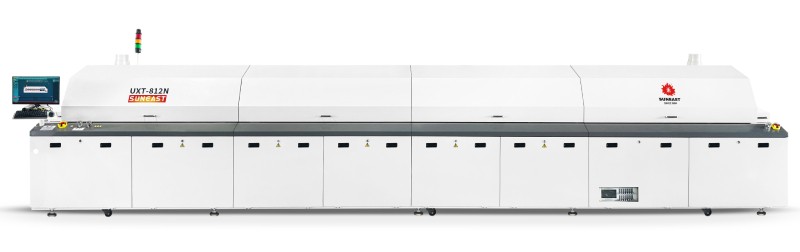

| 型號 | UXT-810/UXT-810N | UXT-812/UXT-812N |
UXT-810/UXT-810N 雙軌 |
UXT-810/UXT-810N 雙軌 |
| 加熱部分 | ||||
| 溫區配置 |
10溫區，20加熱模塊 |
12溫區，24加熱模塊 |
10溫區，20加熱模塊 |
12溫區，24加熱模塊 |
| 加熱區長度 | 3670mm | 4390mm | 3670mm | 4390mm |
| 升溫時間 | 25min | 25min | 25min | 25min |
|
排風口直徑，排量 |
2-Φ145,排風量要求10m3/min x2 | |||
| 冷卻部分 | ||||
| 冷卻方式 | 三冷卻區：強制水冷 | |||
| 冷卻區長度 | 1250mm | |||
| 冷水機功率 | 5P冷水機 | |||
| 運輸部分 | ||||
| 傳送方式 | 鏈條+網帶同步傳送 | |||
| 運輸方向 | 左→右，右→左/L→R,R→L | |||
| 運輸帶高度 | 900±20mm | |||
| 基板元件高度 |
以鏈條加長軸為基準：+30mm;-25mm |
|||
| 傳送速度 | 300mm-2000mm/min | |||
| 導軌結構 | 無塵特殊硬化導軌 | |||
| 基板寬度尺寸 |
min50mm-max400mm (可選配：max510mm) |
min50mm-max250mm (雙軌同時) min50mm-max450mm (雙軌單用) |
||
| 導軌固定方式 |
前端固定(選配：后端固定) |
前后兩導軌固定，中間兩導軌活動 |
||
| 控制部分 | ||||
| 電源 | AC3? 5W380V 50/60HZ | |||
| 總功率 | 96KW | 117KW | 96KW | 117KW |
| 啟動功率 | 38KW | 42KW | 38KW | 42KW |
| 正常運行功率 | 10KW | 12KW | 11KW | 13KW |
| 工作溫度范圍 | 室溫-320℃ | |||
| 控制方式 | PC+PLC控制系統 | |||
| 溫度控制精度 | ±1℃ | ±1℃ | ||
| PCB板溫分布偏差 | ±1℃ | ±2℃ | ||
| 設置參數存儲 | 可存多種設置參數 | |||
| 停電保護 | UPS延時關機 | |||
| 操作界面 | Windows中文簡體，英文在線自由切換 | |||
| 氮?dú)鈪^(qū)域 | 全程充氮?dú)?型號帶"N"為氮?dú)鈾C(jī)型) | |||
| MES通訊協議 | 標配 | |||
| 電腦主機 | 商用大電腦 | |||
| 機體參數 | ||||

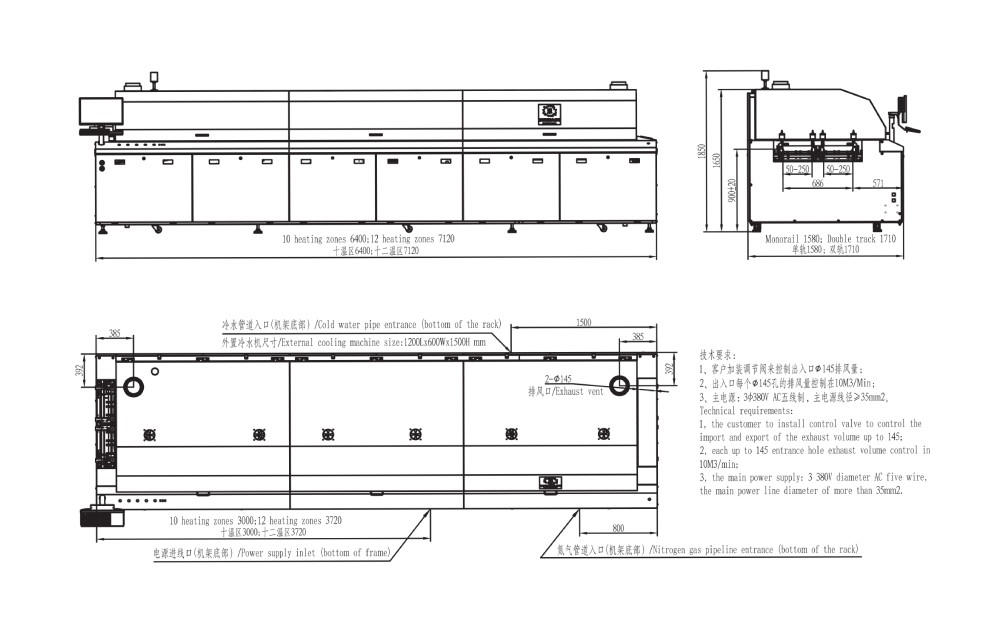

| 外形尺寸(LxWxH) | 6400x1580x1650mm | 7120x1580x1650mm 6400*1710*1650mm | 7120*1710*1650mm | |
| 重量 | 2500-2700kg | 3000-3200kg | 2900-3100kg | 3500-3700kg |
| 助焊劑回收系統 | 標配 | |||
| 外觀顏色 | 光亮皺紋白 | |||
